| Lugar de origen: | Zhejiang, China |
|---|---|
| Nombre de la marca: | Factory or OEM/ODM Services |
| Certificación: | CE, UKCA, ROHS, REACH, PAHS, IP68, IP69K |
| Número de modelo: | Serie SNCG |
| Cantidad de orden mínima: | 10,000 Unidades |
| Precio: | factory direct supply |
| Detalles de empaquetado: | embalaje estándar (embalaje especial también disponible bajo petición) |
| Tiempo de entrega: | normalmente 9-14 días |
| Condiciones de pago: | T/T, carta de crédito, Western Union |
| Capacidad de la fuente: | 2.000.000 unidades por mes |

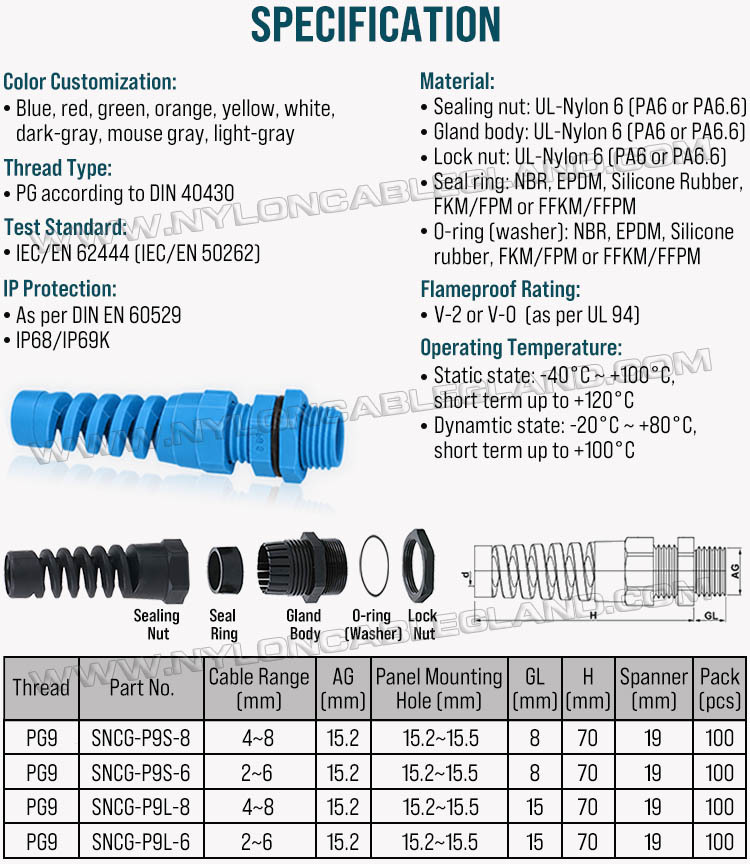

| Material: | Poliamida 6 importada certificada por UL | Inflamabilidad: | V-2 (según UL94) |
|---|---|---|---|
| ANILLO DE SELLO: | NBR (también disponible en EPDM, Silicona, FKM/FPM, FFKM/FFPM) | junta tórica: | NBR (también disponible en EPDM, Silicona, FKM/FPM, FFKM/FFPM) |
| Longitudes de hilo: | 8 mm y 15 mm | Estándar de rosca: | De acuerdo con la norma DIN 40430 |
| Estándar de prueba: | Según EN 62444 / EN 50262 | Grado de protección: | Según DIN EN 60529 |
| Impermeabilidad: | Protección IP68 y IP69K | Especificación: | PG9 (rango de cables: 4-8 mm y 2-6 mm) |
| Palabras clave: | Prensaestopas en espiral de colores con alivio de tensión | Función: | Identificación visual y gestión de cables. |
| Descripción: | Prensaestopas PG9 de varios colores con protección contra tirones, nailon 6 (poliamida 6), clasifica | Logotipo personalizado: | Disponible |
| Aduana del tamaño: | Disponible | aduana del color: | Disponible |
| Marca personalizada: | Disponible | Embalaje personalizado: | Disponible |

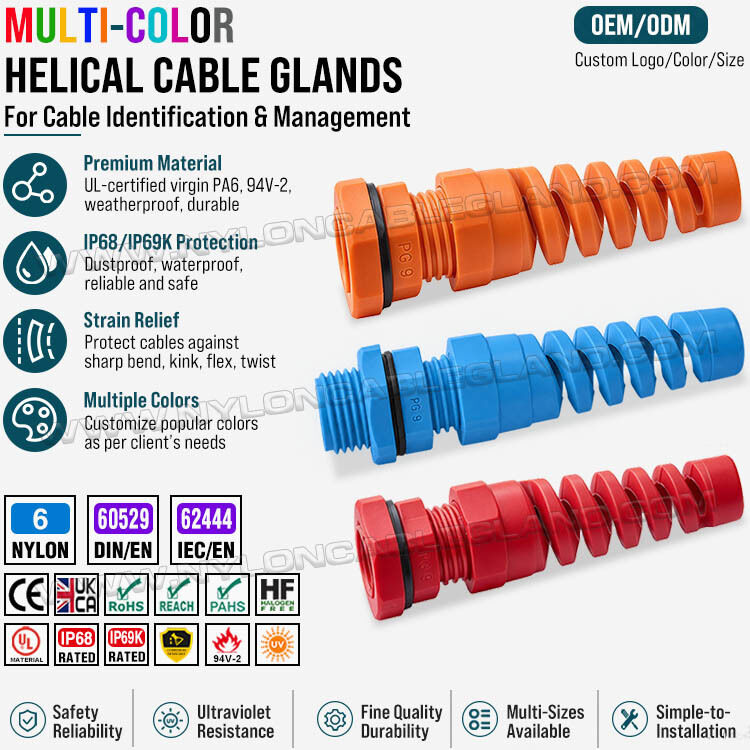

¿Qué son las glándulas de cables flexibles en espiral de colores con alivio de tensión?
Las glándulas de cable flexible en espiral de colores con alivio de tensión son conectores de entrada y protección de cables diseñados para sujetar cables cuando entran en gabinetes eléctricos, gabinetes de control, cajas de conexión,y equipos industrialesPor lo general, combinan un cuerpo de nylon, un sistema de sellado y un protector flexible en forma de espiral integrado que ayuda a proteger los cables de una flexión excesiva cerca del punto de entrada.
Estos productos se fabrican comúnmente a partir de poliamida, como PA6 o PA66, con componentes de sellado elastoméricos.y tipos de hilos para satisfacer diferentes requisitos de instalación e identificaciónOfrecen una clasificación de protección IP68 / IP69K.
El término "colorido" generalmente significa que están disponibles en varios colores, en lugar de que una glándula del cable necesariamente contenga múltiples colores.rojo, azul, naranja y amarillo, con colores adicionales disponibles para su personalización.
En términos prácticos, estos productos combinan tres funciones principales: sellado de entrada de cable, retención de cable y protección flexible contra curvas.
¿Qué características y funciones tienen?
1Sello impermeable y resistente al polvo
Los insertores de sellado integrados, las juntas y los componentes de sujeción diseñados adecuadamente ayudan a evitar que el agua y el polvo entren en las carcasas eléctricas a través de las aberturas de entrada del cable.El nivel de protección real depende del diseño del producto, el diámetro del cable, la interfaz de la carcasa y la correcta instalación.

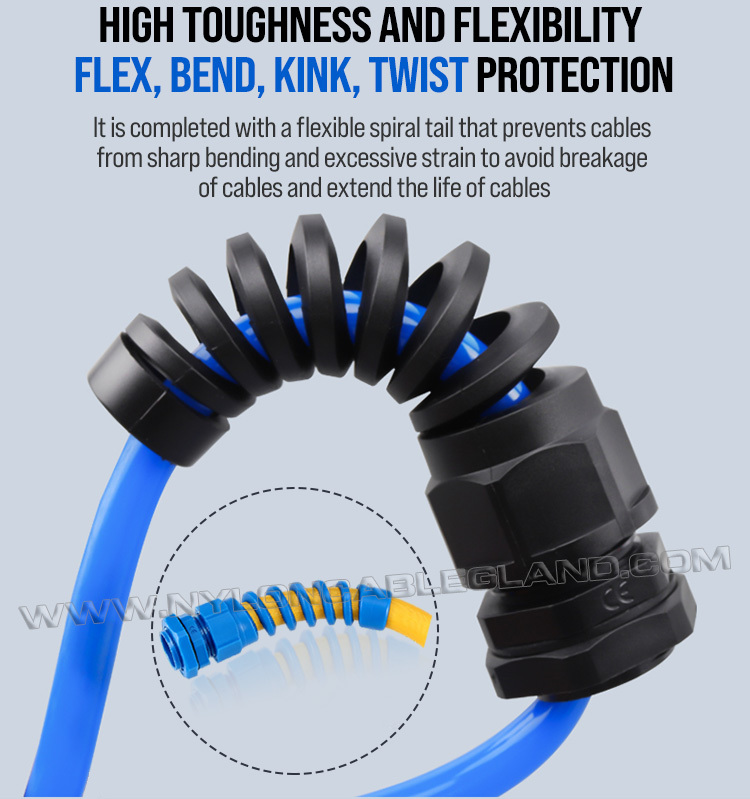

2Protección contra curvas en espiral
La extensión en forma de espiral soporta una curva de cable más gradual a medida que el cable sale del recinto.especialmente cuando los cables están sujetos a movimientos o vibraciones.
3- Fijación y retención de cables
El mecanismo de sujeción ayuda a mantener el cable en posición y limita el desplazamiento causado por fuerzas externas ordinarias.construcción de cables y condiciones de instalación especificadas.
4. Opciones de colores múltiples y fácil identificación
Los diferentes colores ayudan a distinguir grupos de cables, identificar circuitos, organizar equipos y apoyar el mantenimiento.La coincidencia de colores también puede mejorar la consistencia visual de las instalaciones eléctricas y los diseños de los equipos.
5Construcción ligera y resistente a la corrosión

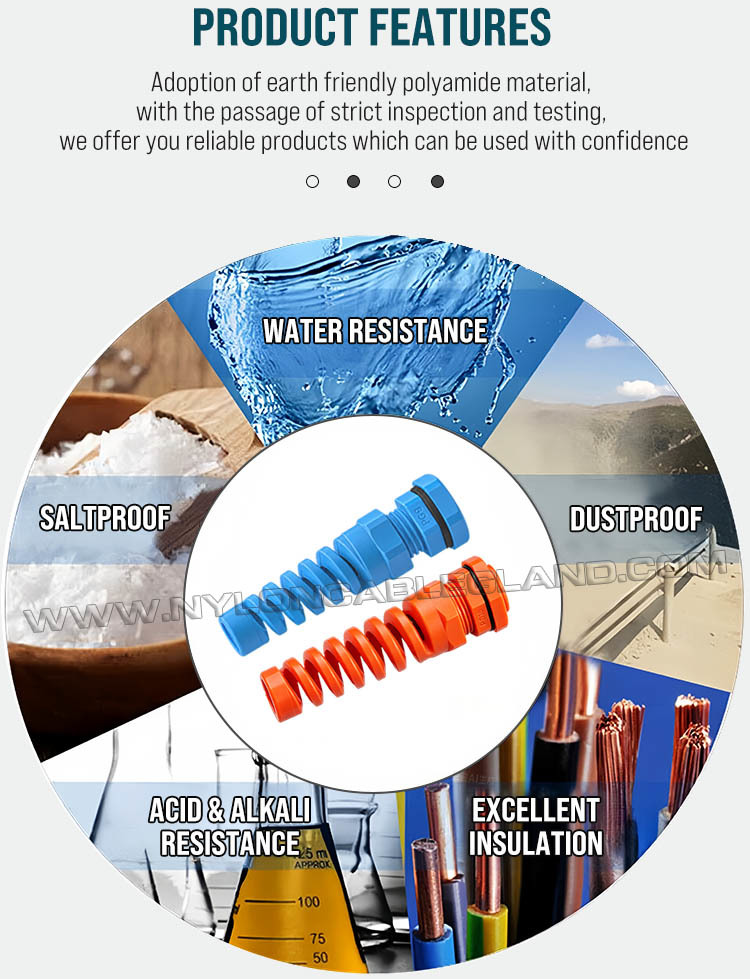

El nylon es ligero y no se oxida como el acero ordinario.aislamiento eléctrico y resistencia a muchas condiciones ambientales industriales comunes.
6Opciones de instalación flexibles
Los tamaños disponibles, los tipos de hilos y los rangos de sujeción de cables permiten la selección de diferentes aberturas de la carcasa y diámetros de cables.mientras que otras normas de hilo están disponibles en algunas gamas de productos.
¿Dónde se utilizan principalmente?
1Automatización industrial y maquinaria
Se utiliza en gabinetes de PLC, sensores, actuadores, equipos de producción y gabinetes de máquinas donde la retención de cables y la protección contra la flexión son importantes.
2Equipos eléctricos y electrónicos
Se utiliza en cajas de distribución, cajas de unión, paneles de control, carcasas electrónicas y otros equipos que requieren entradas de cable organizadas y selladas.
3Iluminación y sistemas eléctricos exteriores
Se utiliza en luminarias compatibles, gabinetes eléctricos exteriores y equipos expuestos a humedad o polvo, siempre que se verifique la protección de entrada requerida.
4- Energía renovable y equipos eléctricos
Adecuado para cámaras solares, de conversión de energía y de monitorización eléctrica adecuadamente calificadas donde se requiera el sellado de la entrada de los cables, el aislamiento y la gestión de cables.
5Equipos de robótica y control de movimiento
Útil para las entradas de cables cerca de equipos sometidos a vibraciones o movimientos repetidos, siempre que la glándula y el cable sean adecuados para el movimiento real y el ciclo de flexión.
6Equipos ambientales, de servicios públicos y industriales generales
Se encuentran en sistemas de bombas adecuados, equipos de tratamiento de agua, recintos de servicios públicos y otras instalaciones industriales que requieren una entrada de cable protegida.
Para profesionalescontratación públicayingenieríael uso,Elel siguientelas especificacionesdebería- ¿ Qué?confirmadoantes de esoSelecciónun producto.
|
Punto de selección |
Qué comprobar |
|---|---|
| Protección de entrada | La declaraciónIPcalificaciónyElel fabricanteAplicablecondiciones de ensayo |
| Diámetro del cable | El permitidoacoplamientoel rangoparaElcable real |
| Tipo de hiloy tamaño | Compatibilidad conElel recintoapertura,incluidosel hiloel tonoy longitud |

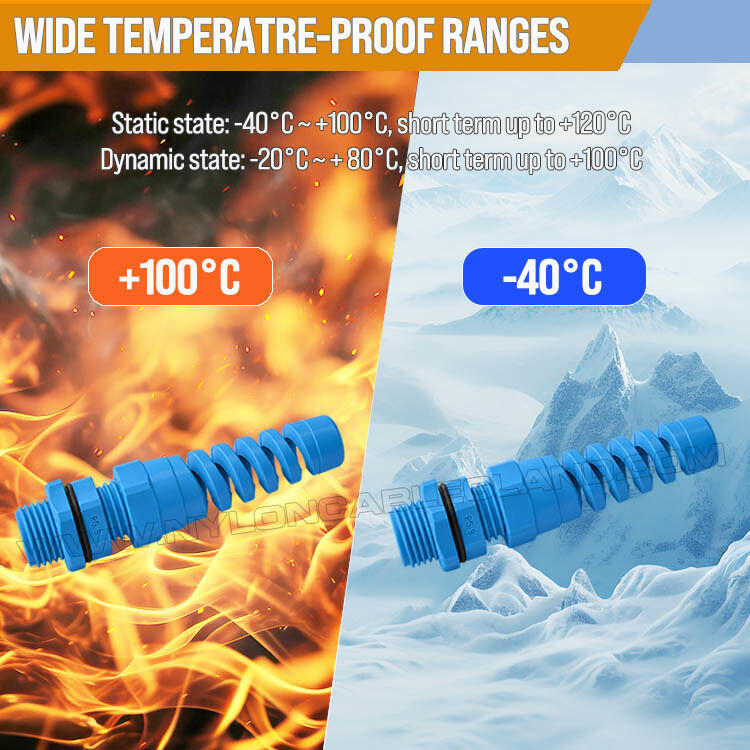

| Temperatura de funcionamiento | Las especificacionescontinuasya corto plazolímites de temperatura |
| Material y sellado | de calidad de nylon,el selloel material,químicoexposiciónycompatibilidad con el medio ambiente |
| Rendimiento mecánico | la retención de cables,Protección contra curvaslos requisitos,vibracióny movimiento |
| El color | Color disponibleopcionesyel hecho deElel coloresadecuadoparaentornos de instalación |
| Certificaciones | Las normas aplicables,las listasylas aprobacionesparaElSe ha previstoel mercadoy uso |
Dos encuentros internacionaleslas normassonespecialmente relevantes:
El IEC62444¿Qué quieres decir?El cablelas glándulasparaEléctricolas instalaciones: Especificarequisitosypruebasparala glándula del cableConstruccióny el rendimiento.
El IEC60529¿Qué quieres decir?Gradosde lasProtecciónproporcionadoPor ellos recintos(IP)Código: estableceElIPClasificaciónsistemautilizadoEn elDescribirel recintoProtecciónEn contraaccesoyElingresode lasde una sola piezaobjetosy agua.
Las glándulas de cable flexible en espiral de colores con alivio de la tensión son componentes prácticos de gestión de cables para equipos eléctricos e industriales.Su principal valor es la combinación de sellado ambiental, retención de cables y protección contra la flexión excesiva, con opciones de color que proporcionan una identificación adicional y beneficios organizativos.
Son especialmente adecuados para la automatización industrial, la construcción de máquinas, los gabinetes de control eléctrico, la iluminación, los equipos al aire libre compatibles y otras aplicaciones que requieren una entrada de cable confiable.Su construcción de nylon ofrece un peso ligero, una alternativa resistente a la corrosión a muchos accesorios metálicos, mientras que la sección en espiral ayuda a abordar la tensión de flexión de los cables cerca de la carcasa.
